再生砂與原砂性能對比：

品名	熱膨脹％	發(fā)氣量	做成覆膜砂強度比	碳酸鹽金屬氧化物
原砂	1.3-1.5	4.3	1	＜1.1％
再生砂	0.5	0.5	1.1	＜0.2％

       一、熱法再生設(shè)備效率高、節(jié)能、操作簡單、燒出的砂無樹脂。
       二、熱膨脹率降低：熱法再生設(shè)備在以后的砂膨脹率為0.5％左右，適應(yīng)于生產(chǎn)高強度低發(fā)氣的覆膜砂，能減少鑄件的“內(nèi)應(yīng)力”，防止鑄件變形，提高鑄件的綜合技術(shù)性指標(biāo)，同時提高模具的使用壽命和尺寸精確度。
       三、經(jīng)過再生爐燒出的原砂表面堿性氧化物及有機物減少，從而生產(chǎn)的樹脂砂性能得到改善，且發(fā)氣量大幅降低，經(jīng)檢測原砂自身發(fā)氣為3.5—4.8ml／g，經(jīng)過再生后的原砂發(fā)氣量為0.5ml／g左右。
       四、提高粘接強度：再生爐所產(chǎn)生的砂其二氧化硅氧鍵活性增強從而提高砂與樹脂之間的粘接強度。
       五、再生砂成本低廉：經(jīng)過再生爐再生砂，每噸只需要煤耗68kg且只需2人操作，每生產(chǎn)1噸再生砂成本在60元之內(nèi)，而且再生砂回收時有大量的鐵屑足以作為運費。

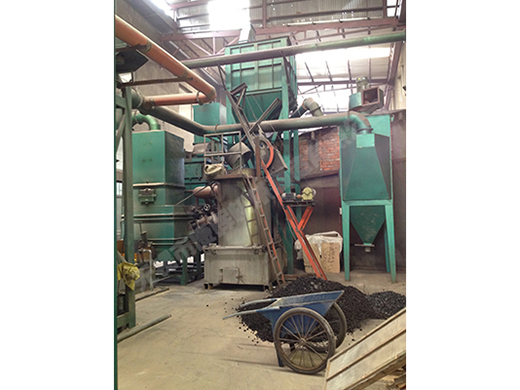

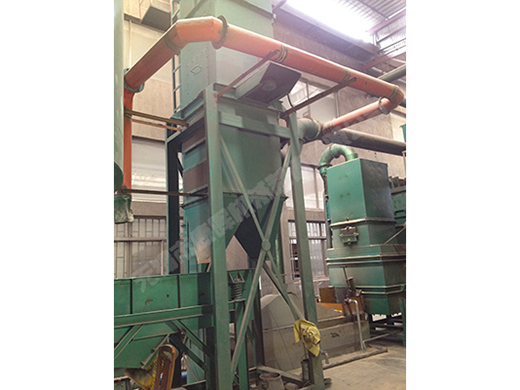

結(jié)構(gòu)：

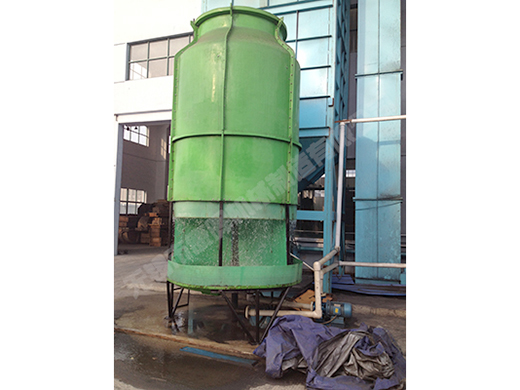

       一、內(nèi)藏逆流熱交換器，可回收廢熱，大幅降低能耗；
       二、砂子自動進(jìn)入和卸出并在焙燒室停留足夠的時間， 故得到均勻的再生砂；
       三、按不同的樹脂，焙燒溫度范圍應(yīng)在750℃－900℃之間，據(jù)用戶需求砂溫自動控制；

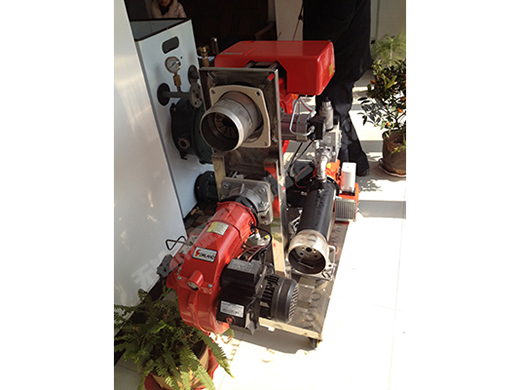

       四、帶沸騰床焙燒室，沒有移動部件，焙燒室內(nèi)為耐熱鋼。
